Химическая энциклопедия
"ВЛАГОПРОНИЦАЕМОСТЬ"

ВЛАГОПРОНИЦАЕМОСТЬ полимеров, способность полимерных материалов пропускать водяные пары при наличии перепада давления последних. Зависит от хим. состава и структуры полимера, концентрации воды в нем и т-ры. Коэф. В. (W)определяется массой паров воды, прошедшей в единицу времени через единицу площади при единичных толщине и перепаде давления водяных паров; связан с коэф. р-римости (5) и коэф. диффузии (D)ур-нием: W= DS. Диффузия паров воды в гидрофобных полимерах (полиолефинах, фторопластах, фенопластах и др.) происходит так же, как диффузия инертных газов (см. Газопроницаемость ). Гидрофильные полимеры (напр., целлюлоза, поливиниловый спирт, полиамиды) содержат полярные группы, способные образовывать с водой водородные связи. Коэф. диффузии таких полимеров зависят от содержания в них воды. Изменение D с содержанием воды в полимере м. б. оценено с хорошим приближением по формуле:

где D₀-коэф. диффузии при содержании воды в полимере, стремящемся к нулю, с - содержание воды на 100 г полимера.

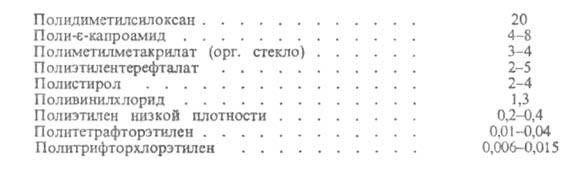

Коэф. В. уменьшается с понижением гидрофильности, увеличением степени кристалличности полимера и числа поперечных хим. связей между макромолекулами в сетчатых полимерах. Ниже приведены значения коэф. В. для нек-рых полимерных пленок при 20-25 °С (W*10^-8, г/см*ч*мм рт. ст.):

Коэф. В. может быть определен манометрич., весовым, радиоизотопным и др. методами. В манометрич. методе измеряют скорость изменения давления в вакуумированной камере, "замкнутой" испытуемой пленкой; в камеру через пленку поступают пары воды. Очень просты весовые методы. По одному из них периодически взвешивают содержащий воду стаканчик, "замкнутый" испытуемой пленкой и помещенный в эксикатор с осушителем. Для определения В. чаще используют нестандартные устройства и приспособления.

Лит.: Конструкционные свойства пластмасс под ред. Э. Бэра, пер. с англ., М., 1967; Ван Кревелен Д. В., Свойства и химическое строение полимеров, пер. с англ., М., 1976, с. 291-307; Воробьева Г. Я., Химическая стойкость полимерных материалов, М., 1981; Бухина М. Ф., Техническая физика эластомеров, М., 1984. Н.Н.Павлов.
